Диагностика руфтопов: как выявить проблемы до потери позиций

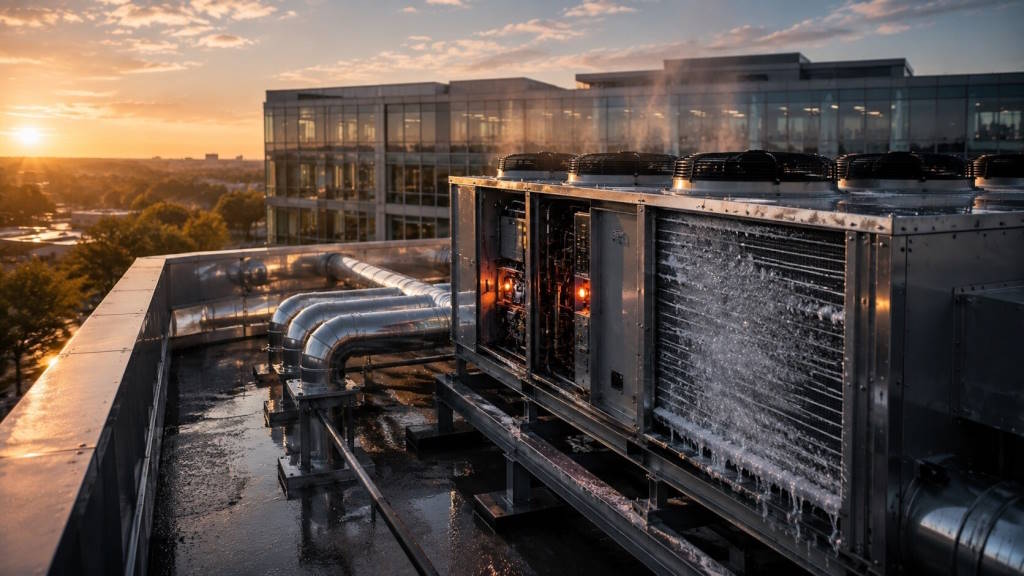

Крышная климатическая установка — руфтоп — работает незаметно ровно до того момента, пока что-то не идёт не по плану. Владельцы торговых центров, спорткомплексов и гипермаркетов привыкают к стабильному микроклимату и редко задумываются о том, что происходит на кровле. А там, под открытым небом, круглый год работает сложное оборудование, принимающее на себя ветер, осадки и колоссальные нагрузки.

Диагностика руфтопов — не профилактическая прихоть, а первая линия обороны от внезапных остановок и дорогостоящих ремонтов. Большинство серьёзных поломок не случаются за один день — они зреют месяцами: падает давление в контуре, окисляются контакты, забиваются фильтры. Ключевое искусство — заметить сигналы на ранней стадии, когда проблема устраняется заменой датчика, а не капитальным перебором компрессора.

Руфтопы работают в жёстких условиях. Доступ к ним затруднён, визуальный осмотр не даёт полной картины, а штатная самодиагностика ограничена. Грамотная диагностика — это комбинация регламентных осмотров, инструментальных замеров и аналитики, сопоставляющей текущие параметры с предыдущими.

В этой статье разберём, что скрывается за словом «диагностика» применительно к крышным кондиционерам, какие узлы требуют пристального внимания и как выстроить систему проверок, чтобы установка отработала свой ресурс до конца.

Типовые неисправности руфтопов: на что обратить внимание в первую очередь

Опыт сервисных инженеров показывает: 80% внеплановых остановок приходится на пять-шесть типовых сценариев. И большинство дают ранние косвенные признаки — нужно лишь знать, куда смотреть.

1. Утечка хладагента

Микротрещины в трубках, коррозия на медных трассах — фреон уходит медленно, но верно. Первые звоночки: увеличенное время выхода на режим, лёд на всасывающей линии. На ранней стадии выявляется только манометром и тепловизором.

2. Износ подшипников вентиляторов

Признаки: гул, вибрация, перекос тока по фазам. Если вовремя не заменить подшипники — разрушается посадочное место, и ремонт встаёт в копеечку.

3. Загрязнение теплообменников

Конденсатор затягивает пыль и пух, испаритель — строительную или текстильную пыль. Итог: падает теплоотдача, растёт давление конденсации, перегревается компрессор.

4. Электрические проблемы

Окислы, ослабленные клеммы, отказ датчиков — на крыше перепады влажности и температуры ускоряют эти процессы. Проверка — визуальный осмотр клеммников и термография перегретых контактов.

5. Неисправности реверсивного клапана

Для тепловых насосов — частая проблема. Заедание или переток газа приводит к тому, что зимой установка не греет, а летом не холодит.

6. Проблемы с дренажом

Забитый конденсатоотвод или трещина в поддоне — протечки внутрь здания и коррозия каркаса. Проверяется просто: залив воды в поддон и наблюдение за сливом.

Этапы профессиональной диагностики крышной установки

Настоящая диагностика — не «посмотреть и постучать», а чёткая последовательность действий. Протокол сервисной бригады редко меняется от объекта к объекту — и это правильно.

Этап 1. Сбор истории

Запрашивается дата последнего ТО, аварийные остановки, замены запчастей. Снимаются логи контроллера — количество пусков, наработка часов, ошибки. Часто ответ лежит не под кожухом, а в журнале событий.

Этап 2. Внешний осмотр

Без инструментов, но с фонариком. Проверяется целостность кожуха, следы масла или фреона, состояние изоляции, доступ воздуха к конденсатору.

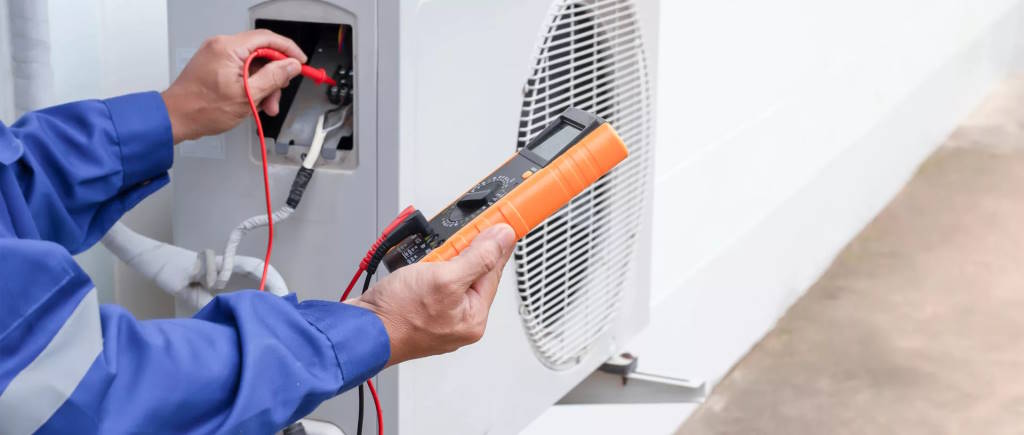

Этап 3. Электрика

Замеры напряжения и перекоса фаз, состояние контакторов, токи компрессора и вентиляторов. Асимметрия более 10% — повод для углублённой проверки.

Этап 4. Холодильный контур

Манометрический стенд + термопары. Фиксируются давления всасывания и нагнетания, перегрев, переохлаждение, температура нагнетания. Данные сравнивают с паспортными и с предыдущими замерами.

Этап 5. Воздушный тракт

Замер расхода воздуха, проверка ремней и подшипников, осмотр крыльчаток. Шум и вибрация — сигналы к вскрытию узла.

Этап 6. Тепловизионный контроль

Тепловизор показывает скрытый перегрев обмоток, горячие контакты, неравномерный прогрев теплообменника. Даёт больше информации, чем час измерений.

Этап 7. Функциональный тест

Запуск в режимах охлаждения и обогрева. Проверяются время выхода на режим, стабильность параметров, срабатывание защит.

Этап 8. Акт и рекомендации

Итог — не устный отчёт, а документ с зонами: зелёной (норма), жёлтой (внимание через 3 месяца) и красной (немедленное вмешательство).

Диагностика холодильного контура и компрессорно-конденсаторного блока

Это сердце руфтопа. Ошибки здесь дороги: замена компрессора может превысить половину стоимости новой установки, а утечка фреона — это и потеря производительности, и удар по бюджету.

Первичные признаки — до манометров

• Масляные пятна — микроутечка;
• Лёд или иней на всасе — недостаток фреона или забитый испаритель;
• Горячий корпус (выше 90 °C) — перегрев;
• Металлический гул — износ поршневой или клапанов.

Инструментальные замеры

Параметр	Норма (R410A, +30 °C)	Что означает отклонение
Давление всасывания	8–10 бар	Низкое → утечка; высокое → перезаправка
Давление нагнетания	26–32 бар	Высокое → засор конденсатора; низкое → недозаправка
Перегрев на всасе	5–8 °C	Высокий → нехватка фреона; низкий → риск гидроудара
Переохлаждение	4–7 °C	Низкое → нехватка; высокое → перезаправка

Узлы компрессорно-конденсаторного блока

• Компрессор — сопротивление обмоток, токи по фазам, уровень масла.
• Конденсатор — тепловизор на равномерность прогрева.
• ТРВ — реакция на перегрев, состояние термобаллона.
• Фильтр-осушитель — перепад температур на входе/выходе (не более 2 °C).

Проверка вентиляторных секций, фильтров и воздуховодов

Холодильный контур может быть идеален, но если воздух не проходит — установка не тянет нагрузку. Фильтры, вентиляторы и воздуховоды — дыхательная система руфтопа.

Фильтры

Грязный фильтр — частая причина снижения производительности. Проверка: визуальный осмотр, замер перепада давления (норма 50–80 Па чистого, 150–200 Па — предельное). Менять нужно по перепаду, а не по календарю.

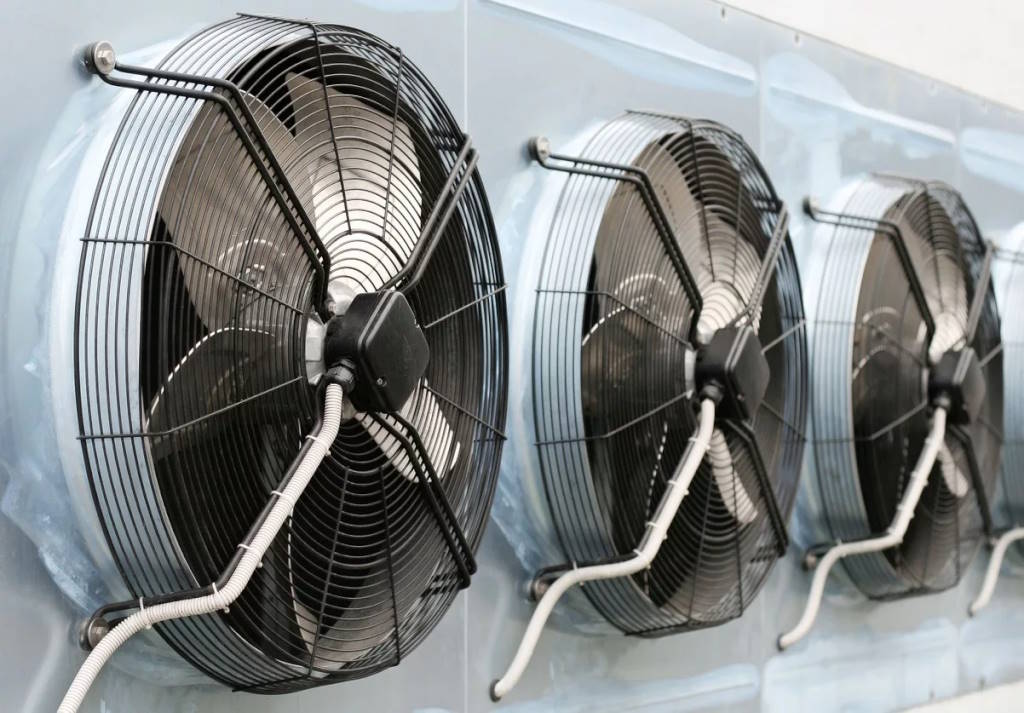

Вентиляторные секции

• Крыльчатка — трещины, дисбаланс, лёгкий ход без задеваний.
• Двигатель — токи по фазам (асимметрия ≤ 5%), нагрев корпуса (≤ 70 °C).
• Ремни — натяжение (прогиб 10–15 мм), состояние поверхности.

Воздуховоды

• Герметичность — осмотр стыков, особенно проходов через кровлю.
• Расход воздуха — анемометром на выходе испарителя и в помещении. Отклонение > 15% — повод искать засор.

Электрическая часть: контроль плат, датчиков и проводки

Электрика — нервная система. Здесь происходит большинство внезапных остановок, и неисправности часто маскируются под механику.

Вводной блок и силовые цепи

• Напряжение 380 В ±10%, перекос фаз ≤ 5%.
• Контакторы — отсутствие подгара, оплавления.
• Клеммы — проверка динамометрическим ключом.

Плата управления

• Считывание кодов ошибок и истории событий.
• Питание платы (5/12/24 В) — стабильность.
• Визуальный осмотр — вздутые конденсаторы, окислы.
• Тест выходных реле — включение/отключение нагрузок.

Датчики

• Термисторы — сравнение сопротивления с таблицей NTC.
• Датчики давления (4–20 мА) — ошибка ≤ 0,5%.
• Датчики тока — расхождение ≤ 3%.
• Датчики влажности — разница с эталоном ≤ 5% RH.

Сезонные регламенты диагностики перед запуском охлаждения и отопления

Сезонные переходы — критические точки. Весной спасаем от перегрева, осенью — от замерзания.

Весна (подготовка к охлаждению)

• Очистка конденсатора от пыли и реагентов.
• Проверка дренажа после оттепели.
• Замер давления стояния — если упало на 1–2 бара, искать утечку.
• Осмотр контакторов, работавших всю зиму.
• Корректировка уставок контроллера.
• Тестовый пуск на 10–15 минут.

Осень (подготовка к обогреву)

• Многократное переключение реверсивного клапана.
• Проверка подогрева картера компрессора.
• Проверка датчиков наружной температуры.
• Тест системы дефроста.
• Подтяжка ремней и смазка подшипников.
• Смена уставок на зимние.
